La reixa de seguretat també s’anomena cortina de llum de seguretat. Forma una reixa protectora a través d’un grup de feixos de llum infraroja. Quan la reixa està bloquejada, el dispositiu de protecció fotoelèctrica envia un senyal per controlar maquinària i equips potencialment perillosos per deixar de funcionar, de manera que es redueixin els treballadors de l’entorn laboral. La possibilitat de resultar ferit protegeix eficaçment la seguretat personal dels operadors. S'utilitza principalment en maquinària d'estampació, equips de tall, equips de tall de metall, línies de muntatge automatitzades, línies de soldadura automatitzades, equips de transmissió i manipulació mecànica, etc.

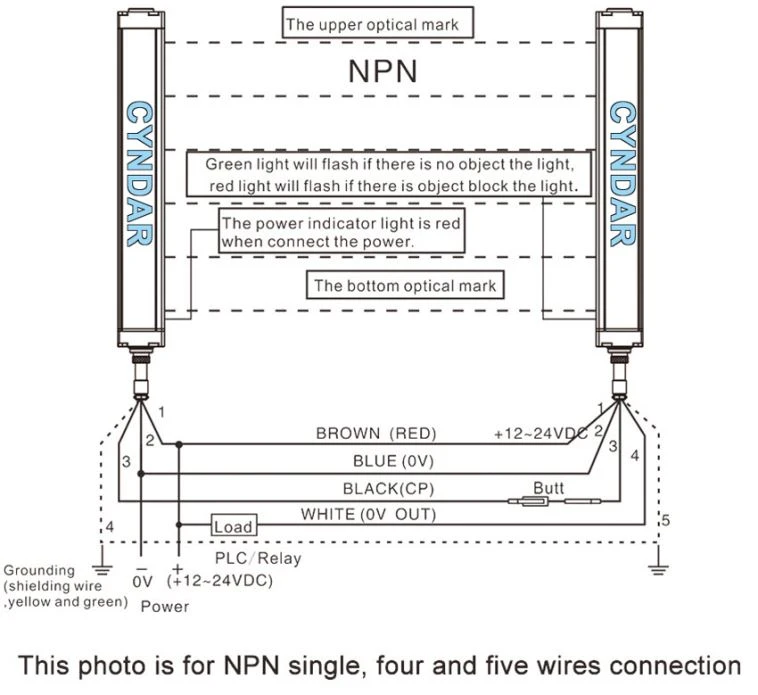

La selecció de reixes de seguretat és senzilla i fàcil d’instal·lar, principalment per cablejat. Els sistemes de cablejat habituals són de tres fils, cinc fils, cinc fils i set fils. Si es tracta d’un PLC de carrer, podeu connectar les línies NPN i PNP directament al PLC i la cortina de llum es pot activar normalment. En general, hi haurà petites marques a la seqüència de línies de la cortina de llum de seguretat, que es poden mostrar intuïtivament. El cablejat és molt convenient.
El primer tipus: quan no s’utilitza el controlador, s’explica el diagrama de connexió del transmissor i del receptor:
1. La font d'alimentació de tensió positiva de 24 V està connectada a la interfície de tensió de 24 V CC del receptor, fil marró
2. La prova i la connexió a terra 0vDC del transmissor són cables de color groc i blau respectivament
3. Els ports 0vdc i EDM del receptor estan connectats a terra i la distinció és entre línies blaves i verdes
4. Els os1 i os2 del receptor s’utilitzen com a sortida i les línies en blanc i negre estan connectades entre si.
El segon tipus: descripció del mètode de cablejat del sensor de cortina de llum amb controlador:
1. El controlador de cortina lleugera de seguretat passa l'autoinspecció del contacte del relé. 2. 220v CA està connectat al controlador
3. Es generen dues sortides de relé com a sortida del senyal del controlador
4. La sortida de la cortina lleugera os1 i os2 es connecten respectivament a la línia negra i la línia blanca del receptor de la cortina lleugera
5. L'electroerosió automàtica de contacte es connecta al receptor de cortina de llum a través del cable verd
6. El 24vdc positiu de la potència del receptor es connecta al controlador a través del cable marró i el negatiu 0v es connecta al controlador mitjançant el cable blau.
7. El transmissor de cortines de llum està connectat al punt d’interruptor TEST d’autocontrol de la cortina de llum del controlador mitjançant el cable groc. 8. El voltatge positiu de 24Vdc del transmissor de cortina de llum es connecta mitjançant el fil marró i 0VdC es connecta mitjançant el fil blau.
