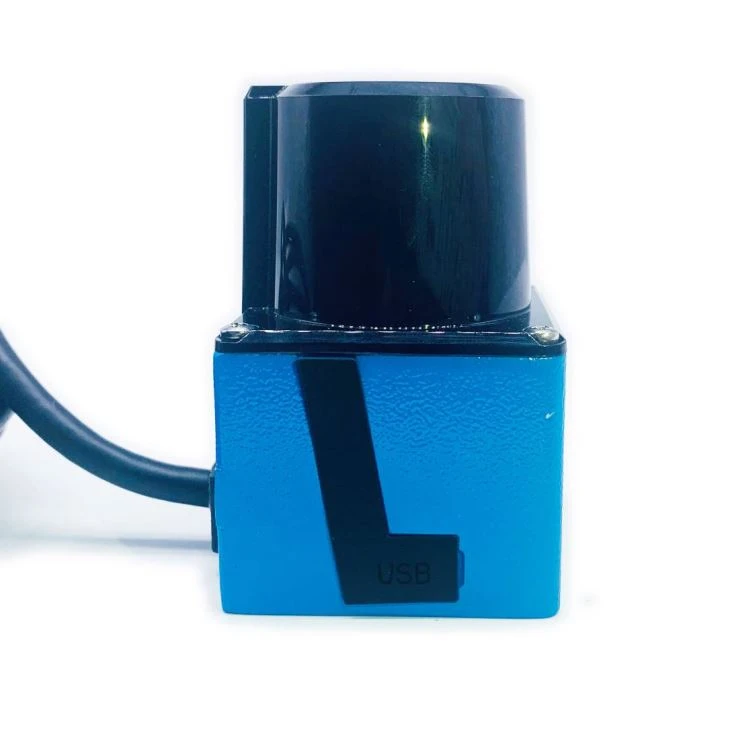

Escàner làser de seguretat bidimensional TOF de la sèrie XD-TOF-05D. El lidar per evitar obstacles de seguretat pot assolir un rang de vigilància de 5 metres i un angle de 270 °. Pot aprendre automàticament, aprendre escenes in situ i controlar els contorns. Les funcions d’aturada i reinici incorporades s’ajusten a les contramesures de moviment de la línia de producció. Atureu les operacions i tingueu en compte la producció. El sensor lidar 2d es basa principalment en el mesurament compacte, econòmic i ràpid, de mida reduïda, pes reduït, baix consum d'energia i productes de baix cost. Adopta una protecció làser segura per als ulls i s’ajusta a les normes. Impermeable i impermeable IP65, encara apte per a entorns difícils.
Paràmetre del producte
Informació bàsica | ||
nom del producte | Escàner TOF 2D Lidar | |
Número de producte | XD-TOF-05D | XD-TOF-05D |
Sortida IO | NPN | PNP |
Característiques | ||
Font de llum làser | 905 nm (classe I) | |
Rang d'angle d'escaneig | 270° | |
Velocitat de fotogrames d’escaneig | 15Hz / 30Hz | |
zona de treball | 0.05m~5m | |
Funció d'autoaprenentatge | Escanejar automàticament l’entorn i generar àrees | |
Paràmetres mecànics / electrònics | ||
Enllaç elèctric | DB15 MASCULÍ / A granel | |
Tensió d'alimentació | CC 9V ~ 28V | |
Consum energètic | 2W | |
Canvia la unitat | CC 30V 50mA MÀX | |
Color de la closca | blau clar | |
Classe de protecció | IP65 | |
pes | 150g sense cable | |
Dimensions (L × W × H) | 50 mm × 50 mm × 76 mm | |
Rendiment | ||
Forma d’objecte reconeixible | Gairebé qualsevol forma | |
Error de mesura | ± 30 mm | |
Nombre de grups regionals | 16 grups regionals, cada grup regional conté 3 regions | |
Interfície | ||
USB | Micro-USB | |
entrar | GND / NC × 4 | |
Canvia la sortida | NPN × 3, indicació de l’estat de funcionament de l’equip × 1 | PNP × 3, indicació de l'estat de treball de l'equip × 1 |
Temps de retenció de la sortida del senyal | 100 ms ~ 10.000 ms (ajustable) valor típic 330 ms | |
Temps de resposta | 67 ms ~ 30.000 ms (ajustable) valor típic 134 ms | |
Indicador d'estat | Indicació d'estat × 1, indicació de grup d'àrea × 3 | |
Paràmetres ambientals | ||
Antivibració | 10-55 Hz, amplitud 0,75 mm, triaxial XYZ, 2 hores per eix; 50-200 Hz, 196 m / s² (20G), velocitat d'escaneig 2 min / cicle, XYZ triaxial, 2 hores per eix | |
Temperatura de treball | -10℃~+55℃ | |
Rang de temperatura d'emmagatzematge | -30℃~+75℃ | |
Capacitat de resistir la llum ambiental | ＜ 15000 lux | |
Característica principal
Principi de funcionament
La sèrie 05D és un sensor d’escàner làser TOF, els components bàsics del qual inclouen components mecànics, elèctrics i de programari. Quan es treballa, el feix làser s’emetrà a l’exterior i es reflectirà quan el feix làser impacti contra un objecte. El receptor detecta el senyal de llum reflectida i després passa el temps. El mòdul d’anàlisi mesura la diferència de temps entre la llum reflectida i la llum emesa i multiplica el temps per la velocitat de la llum per obtenir la distància de recorregut de la llum, obtenint així el càlcul. La posició de l’objecte mesurat.
tal com es mostra a la figura:
Interfície de programari
Solució d'aplicació d'escenaris
| El sensor lidar de seguretat protegeix els punts perillosos d’un sol robot | Aplicació d’escàner làser 2D en estampació | Activeu les barreres d’estacionament | Lidar s’utilitza en la detecció de dipòsits buits i en el mesurament del nivell de líquid |
| Tot el sistema del robot industrial té una estructura compacta i una alta precisió de posicionament de repetició. Es pot utilitzar per a soldadura puntual, càrrega i descàrrega, colada, rectificat i tall per làser. Utilitzeu l’escàner làser de seguretat XD-TOF-05DCyndar per a una supervisió i protecció completa del robot. El rang de protecció és de 0,5-5 m, que és la solució perfecta per a un abast proper. El robot pot continuar els seus passos de treball definits. | S'instal·la un instrument estàndard de seguretat làser de seguretat 05D al motlle per protegir l'entorn del motlle. El sensor làser de seguretat protegeix la zona davant de la premsa entre les dues portes de l’eina. Si hi ha persones o objectes a la zona, està prohibit retirar o ampliar l'eina de premsa. | El valor del commutador NPN o PNP de l’escàner làser 2D pot detectar i controlar els obstacles d’estacionament. Quan el vehicle passa, la palanca del fre s’aixeca per permetre el pas del vehicle. La distància de detecció del lidar és ajustable i el temps de la porta es controla de manera intel·ligent per proporcionar una base fiable i una garantia de seguretat per a la gestió d’entrada i sortida i per satisfer la gestió eficient d’entrada i sortida de la via ràpida o del pàrquing. | Quan es produeixen productes líquids, el sensor làser de seguretat mesura el nivell de líquid sense tocar el líquid per calcular el nivell de líquid. Utilitzeu aquest mètode de mesura per mesurar líquids i sòlids. El sensor lidar TOF-05D 2d té un baix cost de manteniment, alt rendiment, alta precisió, alta fiabilitat i llarga vida útil. |
 |  |  |  |
| L’escàner 2D Lidar protegeix els operadors de l’àrea d’emmagatzematge del transbordador | Aplicació d’escàner làser 2D en estampació | El sensor de l’escàner làser detecta protrusions | Aplicació del sensor lidar de seguretat en la protecció de la zona |
| El sistema d’emmagatzematge es refereix a l’emmagatzematge tridimensional de materials a través de prestatges amb palets, papereres i caixes de cartró com a unitats. Quan el personal del taller accedeix a la pista de la llançadora, l’escàner làser de seguretat compacte XD-TOF-05D o XD-TOF-10H té zones de protecció i advertència commutables. | 1-1 control d'accés 1-2 En aquest cas, l'àrea de protecció de l'àrea 3 a l'àrea 1 del grup d'àrea de treball disminueix gradualment. Els punts principals de la seva estratègia de protecció són els següents: 1. Quan un objecte o persona envaeix la Zona 3, el sistema avisarà la intrusió. 2. Quan invadeu la zona 2, s'emetrà un avís més fort. 3. En entrar a l'àrea 1, sonarà una alarma que recordarà a l'administrador del sistema. Segons les diferents necessitats dels usuaris, la posició i l'alçada de la instal·lació de la sèrie TD es poden ajustar adequadament. La forma i el tipus de l'àrea també es poden canviar segons l'entorn on es troba el control d'accés. | En aquest cas, s’instal·la un escàner làser de seguretat al prestatge per detectar si hi ha càrrega que s’introdueix a l’avió de detecció i evitar la caiguda de la càrrega. De la mateixa manera, els escàners làsers de seguretat de la sèrie 05D també es poden utilitzar per detectar ressalts en superfícies horitzontals. Els usuaris poden configurar segons les seves necessitats. | La protecció de la zona té aplicacions a gran escala en la protecció de sistemes mòbils, i l’AGV o l’evitació d’obstacles del vehicle n’és un. La sèrie 05D està muntada en un carro AGA. El cotxe AGV circula per una ruta fixa. Quan un objecte entra a la zona 3, el sensor d’escaneig làser de seguretat controla el cotxe per començar a desaccelerar-se; quan entra a la zona 2, el sensor d’escaneig làser de seguretat el controla per continuar desaccelerant-se; quan s'introdueix 1, s'atura. |
 |  |  |  |
Altres productes d’especificació
| XD-TOF-10H | XD-TOF-20H | XD-TOF-25 | XD-TOF-30 | XD-TOF-50 |
Àrea de treball de 10 m Rang d'escaneig de 270 ° Resolució de 0,08 ° Velocitat de núvols de punts elevats de 45K / s Tecnologia de núvol de punts d'alta qualitat HQPC Funció anti-foc, anti-interferències Antipols, pluja i boira Reconeixement precís en entorns difícils Tipus de navegació | Àrea de treball de 20m Rang d'escaneig de 270 ° Resolució de 0,08 ° Velocitat de núvols de punts elevats de 45K / s Tecnologia de núvol de punts d'alta qualitat HQPC Funció anti-foc, anti-interferències Antipols, pluja i boira Reconeixement precís en entorns difícils Tipus de navegació | Àrea de treball de 25m Rang d'escaneig de 270 ° Resolució de 0,33 ° Sastreria de fons d’aprenentatge automàtic 10 grups de configuracions de grups regionals Configuració de polígon convex, tres senyals independents Funció anti-foc, anti-interferències Impermeable i a prova de pols. Amb funció de calefacció Encara és aplicable en entorns industrials durs | Zona de treball de 30 m Rang d'escaneig de 270 ° Resolució de 0,08 ° Velocitat de núvols de punts elevats de 45K / s Tecnologia de núvol de punts d'alta qualitat HQPC Funció anti-foc, anti-interferències Antipols, pluja i boira Reconeixement precís en entorns difícils Tipus de navegació | Àrea de treball de 50 m Rang d'escaneig de 270 ° Resolució de 0,5 ° Sastreria de fons d’aprenentatge automàtic Monitorització de grups de zones múltiples, configuració quadrilàtera, tres senyals independents Impermeable i a prova de pols, amb funció de calefacció Encara és aplicable en entorns industrials durs |
| Aplicable a seguretat, transport d'alta velocitat, robots comercials, AGV industrial, logística | Aplicable a seguretat, aparcament, interacció de serveis, robot, AGV | Seguretat, trànsit, aplicació interactiva | Trànsit, aplicació interactiva | Aplicable a aeroports i ports |
